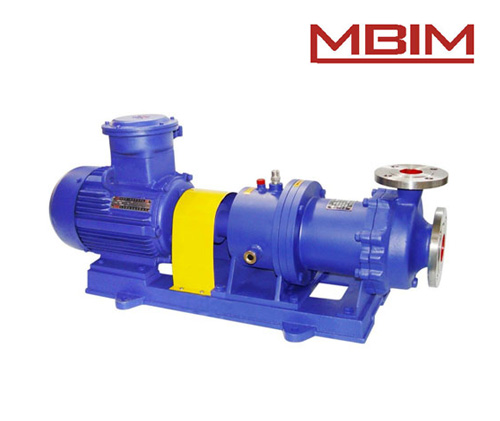

CQB-G高温保温磁力泵

产品简介:

CQB-G型高温磁力驱动泵(简称高温磁力泵)通常由电机,磁力耦合器,水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力耦合器传递动力。当电动机带动磁力耦合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏。磁力耦合器的磁性材料采用耐高温型稀土永磁材料,能承受280度以下的高温介质而保持强大的磁力扭矩。在电机与磁力耦合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机,以保持电机的正常运行,从而达到无泄漏输送高温介质。
CQB-G型高温磁力泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。
CQB-G型高温磁力泵其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

型号意义:

产品用途:

CQB-G型高温磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过280℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

结构说明:

CQB-G型高温保温磁力泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度≤300℃。

结构图:

1

泵体

8

轴承体

2

静环

9

外磁钢总成

3

叶轮

10

隔离套

4

后密封环

11

内磁钢总成

5

止推环

12

冷却箱

6

轴承

13

7

轴套

14

联接架

性能参数:

型号

流量

M3/h

扬程

m

汽蚀余量

m

转速

r/min

轴功率

kW

效率

%

配带电机(Y、YB型)功率kw

介质密度g/cm3

≤1

<1.3

<1.84

?

CQB32-20-125G

?

1.9

3.2

3.8

22

20

18.5

?

?

2900

?

0.49

0.58

0.62

23

30

31

801-2

0.75

802-2

1.1

90S-2

1.5

?

CQB32-20-160G

?

1.9

3.2

3.8

34

32

29

?

?

2900

?

0.84

0.99

1.03

21

28

29

802-2

1.1

90S-2

1.5

90L-2

2.2

?

CQB40-25-105G

?

3.8

6.3

7.5

13

12.5

11

?

?

2900

?

0.42

0.55

0.56

32

39

40

801-2

0.75

802-2

1.1

90S-2

1.5

?

CQB40-25-125G

?

3.8

6.3

7.5

22

20

18.5

?

?

2900

?

0.81

0.98

1.05

28

35

36

802-2

1.1

90L-2

2.2

100L-2

3.0

?

CQB40-25-160G

?

3.8

6.3

7.5

34

32

29

?

?

2900

?

1.41

1.72

1.79

25

32

33

90L-2

2.2

100L-2

3.0

112M-2

4.0

?

CQB40-25-200G

?

3.8

6.3

7.5

52.5

50

48

?

?

2900

?

3.02

3.43

3.77

18

25

26

112M-2

4.0

132S1-2

5.5

132S2-2

7.5

?

CQB50-40-85G

?

7.5

12.5

15

9

8

7.5

3.5

3.5

4.0

?

2900

?

0.46

0.56

0.61

40

49

50

801-2

0.75

802-2

1.1

90S-2

1.5

?

CQB50-32-105G

?

7.5

12.5

15

13

12.5

11

3.5

3.5

4.0

?

2900

?

0.76

0.91

0.94

35

47

48

802-2

1.1

90S-2

1.5

90L-2

2.2

?

CQB50-32-125G

?

7.5

12.5

15

22

20

18.5

3.5

3.5

4.0

?

2900

?

1.49

1.62

1.63

30

42

43

90L-2

2.2

100L-2

3.0

112M-2

4.0

?

CQB50-32-160G

?

7.5

12.5

15

34

32

29

3.5

3.5

4.0

?

2900

?

2.48

2.79

2.96

28

39

40

100L-2

3.0

112M-2

4.0

132S1-2

5.5

?

CQB50-32-200G

?

7.5

12.5

15

52.5

50

48

3.5

3.5

4.0

?

2900

?

5.10

5.49

6.13

21

31

32

132S2-2

7.5

132S2-2

7.5

160M1-2

11

?

CQB50-32-250G

?

7.5

12.5

15

82

80

78.5

3.5

3.5

4.0

?

2900

?

9.57

10.89

13.32

17.5

25

26

160M2-2

15

160L-2

18.5

180M-2

22

?

CQB65-50-125G

?

15

25

30

22

20

18.5

3.5

3.5

4.0

?

2900

?

2.25

2.67

2.91

40

51

52

100L-2

3.0

112M-2

4.0

132S1-2

5.5

?

CQB65-50-160G

?

15

25

30

34

32

29.5

3.5

3.5

4.0

?

2900

?

4.34

5.07

5.48

32

43

44

132S1-2

5.5

132S2-2

7.5

160M1-2

11

?

CQB65-40-200G

?

15

25

30

53

50

47

3.5

3.5

4.0

?

2900

?

8.66

9.20

10.1

25

37

38

160M1-2

11

160M2-2

15

160L-2

18.5

?

CQB65-40-250G

?

15

25

30

82

80

78.5

3.5

3.5

4.0

?

2900

?

13.4

14.72

16.88

25

3.7

38

160L-2

18.5

180M-2

22

200L1-2

30

?

CQB80-65-125G

?

30

50

60

22.5

20

18

4.0

4.0

4.5

?

2900

?

4.48

5.24

5.55

41

52

53

132S1-2

5.5

132S2-2

7.5

160M1-2

11

?

CQB80-65-160G

?

30

50

60

34

32

29

4.0

4.0

4.5

?

2900

?

7.72

9.08

9.67

36

48

49

160M12

11

160M2-2

15

160L-2

18.5

?

CQB80-50-200G

?

30

50

60

53

50

47

4.0

4.0

4.5

?

2900

?

12.03

14.80

16.34

36

46

47

160L-2

18.5

180M-2

22

200L1-2

30

?

CQB80-50-250G

?

30

50

60

84

80

75

4.0

4.0

4.5

?

2900

?

19.06

23.68

26.07

36

46

47

200L1-2

30

220L2-2

37

225M-2

45

?

CQB100-80-125G

?

60

100

120

23

20

16.5

4.0

4.0

4.5

?

2900

?

8.35

9.73

9.46

45

56

57

160M1-2

11

160M2-2

15

160L-2

18.5

?

CQB100-80-160G

?

60

100

120

35

32

28

4.0

4.0

4.5

?

2900

?

12.43

15.85

16.34

46

55

56

160L-2

18.5

180M-2

22

200L1-2

37

?

CQB100-65-200G

?

60

100

120

54

50

47

4.0

4.0

4.5

?

2900

?

21.01

25.69

28.44

42

53

56

200L1-2

30

220L2-2

37

225M-2

45

?

CQB100-65-250G

?

60

100

120

86

80

74.5

4.0

4.0

4.5

?

2900

?

37.98

45.39

49.69

37

48

49

225M-2

45

250M-2

55

280S-2

75
